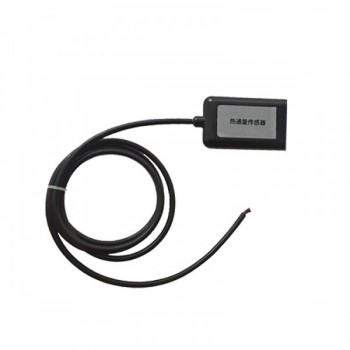

产品概述CG-26  土壤热通量传感器热流计

土壤热通量传感器又称“土壤热通量板”、“热流计”，主要用于测量土壤的能量平衡和土壤层的热导率。土壤热通量传感器采用热电堆测量温度梯度，该热电堆有两种不同的金属材料组成。热电堆探测器接受热辐射，热辐射能使两个不同材料的结点之间产生温差电势。

功能特点

◆精度高、免维护

◆良好的长期稳定性

◆不易受灰尘、化学气体等环境因素的影响

适用范围

本产品可广泛适用于测量建筑物墙壁及土壤中的热流量。

工作、存储条件CG-26  土壤热通量传感器热流计

工作温度：-40～85°C

工作湿度：0～100%RH

储存温度：-40～125°C

储存湿度：＜80%RH（无凝结）

工作原理

土壤热通量传感器采用热电堆测量温度梯度,该热电堆由两种不同的金属材料组成。热电堆探测器接收热辐射，热辐射能使两个不同材料结点之间产生温差电势。

技术参数

供电电压：12V DC

测量范围：-500-500 W/m²

测量精度：＜5%

分 辨 率：0.1W/m²

信号输出：

电流型：4-20mA

电压型：0-2 V

RS485型：MODBUS-RTU

响应时间：1min（均匀土壤）

防护等 ：IP68

尺寸、重量CG-26  土壤热通量传感器热流计

外型尺寸：L120*W14*H4（mm）

整机重量：200（g）

热流计算公式

热流量（w/m²）=系数（w*m-2/mv）*输出（mv）
